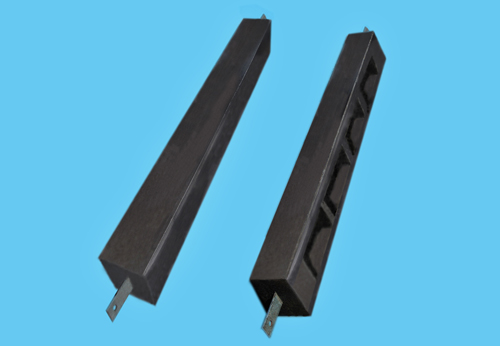

3Q系列低电阻长条型接地模块简称“接地宝”，是一种以非金属材料为主体的接地体，它有导电性、稳定性较好的非金属矿物质和金属电极组成。可广泛应用各个领域的的工作接地、保护接地、抗干扰接地、防雷接地和防静电接地设施中，起到降低接地电阻的效果，并可保证接地效果长期稳定。该产品经国家电力公司武汉高压研究所检测，各项技术指标均达到技术要求，其鉴定结果见国家电力公司武汉高压研究所检测报告。
一、用途
广泛用于电力、通迅、铁路、建筑、矿山、化工、国防、各类工厂、仓库等设施的防雷接地、工作接地和防静电接地，尤其适用于高土壤电阻率的地区和场合。
二、主要特性
1、降阻特性
3Q系列接地模块采用非金属导电物质为主剂，是无机物理型降阻产品，无化学污染物。电阻率低至0.15Ωm。
2、 长效特性
3Q系列接地模块所采用非金属导电物质具有良好的化学生物稳定性，保证产品使用后长期有效，接地模块材质本身超过20年的寿命。
3、防腐蚀特性
被接地模块包裹的金属电极，隔绝土壤中氧和水分与接地极的接触，从而大大降低金属电极的腐蚀速度，尤其是在盐碱土壤中使用，其效果更为明显，经过开挖试验，接地体表面形成钢灰色的钝化膜，接地体无腐蚀迹象，并且钝化膜有进一步保护接地体免遭腐蚀的作用。可根据客户的要求，将模块中间的金属电极换成铜等耐腐蚀的高导电金属，使寿命达到30年以上。
三、主要技术参数
1、室温下的电阻率试验
|
T干＝28.0℃ t湿＝25.5℃ p=100.2kpa
|
|
试品号
|
试品电阻(Ω)
|
试品电阻率
(Ω.m)
|
模块平均电阻率
(Ω.m)
|
技术要求
(Ω.m)
|
评价
|
|
1
|
0.56
|
0.15
|
0.15
|
5
|
符合要求
|
|
2
|
0.63
|
0.17
|
|
3
|
0.46
|
0.13
|
2、冲击电流耐受试验
|
T干＝28.0℃ t湿＝25.5℃ p=100.2kpa
|
|
试品号
|
试品工频电阻(Ω)
|
试验后工频电阻变化率
|
评价
|
|
试品电阻(Ω)
|
试品电阻率
(Ω.m)
|
△R%=
|
平均值△R%
|
技术要求
|
| 1 |
0.56
|
0.15
|
-16％
|
-15％
|
R％≤20%
|
符合要求
|
| 2 |
0.63
|
0.17
|
-13％
|
| 3 |
0.46
|
0.13
|
-15％
|
3、工频电流耐受试验
|
T干＝28.0℃ t湿＝25.℃ p=100.2kpa
|
|
试品号
|
试品工频电阻(Ω)
|
试验后工频电阻变化率
|
评价
|
|
试前R1
|
试前R2
|
△R%=
|
平均值△R%
|
技术要求
|
| 4 |
1.55 |
1.32 |
-15％
|
-13％
|
R％≤20%
|
符合要求
|
| 5 |
1.47 |
1.29 |
-15％
|
| 6 |
1.34 |
1.19 |
-11％
|
4、失水试验
|
试品号
|
电阻(Ω)
|
电阻率Ω.m
|
评价
|
|
试前R1
|
试前R2
|
|
平均值
|
技术要求Ω.m
|
| 4 |
1.73 |
1.84 |
符合要求
|
0.16
|
≤6
|
符合要求
|
| 5 |
1.32 |
1.47 |
0.17 |
| 6 |
0.94 |
1.10 |
0.17 |
四、注意事项
贮存避免高温、曝晒。
运输和安装时，应避免机械力或摔打等损伤模块。
北方高寒地区，模块应埋设在冻土层以下
五、使用
施工步骤
1、3Q系列接地模块水平埋设时，埋设深度不小于0.6m，接地模块间距离不小于3m，垂直埋设时，接地模块之间的距离也尽量不小于是3m。
2、接地模块极芯间相互连接或与接地网连接时，必须焊接。焊接必须是搭焊，搭焊长度至少应为地极芯宽度的2倍。焊接处应消除焊渣，并采取防腐措施。
3、回填时优质粘土，还应适量洒水，分层夯实，待模块充分吸湿24小时后测量接地电阻。
|
接地电阻(Ω)土壤电阻率(Ω.m)
|
10Ω
|
5Ω
|
4Ω
|
2Ω
|
1Ω
|
|
100Ω.m
|
2块
|
4块
|
5块
|
9块
|
18块
|
|
200Ω.m
|
4块
|
7块
|
9块
|
18块
|
35块
|
|
300Ω.m
|
6块
|
11块
|
14块
|
27块
|
53块
|
|
400Ω.m
|
7块
|
14块
|
18块
|
35块
|
70块
|
|
500Ω.m
|
9块
|
18块
|
22块
|
44块
|
88块
|
|
600Ω.m
|
11块
|
21块
|
27块
|
53块
|
105块
|
|
700Ω.m
|
13块
|
25块
|
3l块
|
62块
|
123块
|
|
800Ω.m
|
14块
|
28块
|
35块
|
70块
|
140块
|
|
900Ω.m
|
16块 |
32块 |
40块 |
79块 |
158块 |
|
1000Ω.m
|
18块 |
35块 |
44块 |
88块 |
175块 |
注：由于土壤电阻率的不均匀设计方案的不同，施工质量的不同，所以实际效果可能与理论有偏差。
接地模块资料来自于：http://www.qdsanqi.com |
