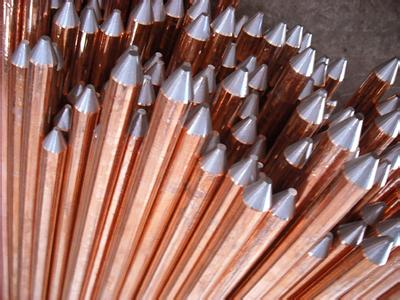

一、产品简介
镀铜接地棒借鉴国外顶尖技术，采用独特生产工艺制作。产品同时结合了铜的电阻低、耐腐蚀性强、电气连接性好，以及钢的强度高、施工方便等特点，是替代传统金属接地材料的最佳选择。产品铜层不易剥离，有良好的可塑性，可轧制螺纹，可弯折，运输及施工方便，铜包钢材料由于具有良好的导电性能、较高的机械强度、尤其是外部包覆的铜层具有良好的抗腐蚀性能，已被广泛地应用于接地装置中 铜包钢接地极是在借鉴国外技术的基础上研制开发的用水平连铸工艺生产的系列产品，克服了电镀法和套管包覆法存在的结合力差等缺陷，具有铜层厚、阻值低、耐腐蚀性强、强度高、安装方便、电气连接性能好等优点，可广泛用于输变电和通讯线路、电站、建筑物及天线的接地装置中，也可用于计算机等电子设备的接地系统，并可与接闪器（避雷针、避雷线）及引下线组成防雷接地装置。
二、技术优势
1、制造工艺独特：采用国内首创的水平连铸法生产工艺，实现铜与钢之间冶金熔接。可像拉拔单一金属一样任意拉拔，不出现脱节、翘皮、开裂现象。
2、防腐特性优越：复合介面采用高温熔接，无残留物，结合面不会出现腐蚀现象；表面铜层较厚（平均厚度大于0.254mm）耐腐蚀性强，使用寿命长（大于40年），减轻检修劳动强度。
3、电气性能更佳：表层紫铜材料优良的导电特性，使其自身电阻值远低于常规材料。
4、广泛实用性：该产品适用于不同土壤湿度、温度、PH值及电阻率变化条件下的接地建造。
5、连接安全可靠：使用专用连接管或采用热熔焊接，接头牢固、稳定性好。
6、安装方便快捷：配件齐全、安装便捷，可有效地提高施工速度。
7、提高接地深度：特殊的连接传动方式，可深入地下35米，以满足特殊场合低阻值要求。
8、建造成本低：对比传统上采用纯铜接地棒、接地带的建造方式，成本大幅度下降。
常用型号规格表
| 型号 |
长度(mm) |
直径(mm) |
重量(kg) |
|
型号 |
长度(mm) |
直径(mm) |
重量(kg) |
| LC-1514 |
1500 |
14.2 |
1.88 |
LC-1520 |
1500 |
20 |
3.75 |
| LC-2514 |
2500 |
14.2 |
3.15 |
LC-2520 |
2500 |
20 |
6.25 |
| LC-3014 |
3000 |
14.2 |
3.79 |
LC-3020 |
3000 |
20 |
7.51 |
| LC-1517 |
1500 |
17.2 |
2.73 |
LC-1525 |
1500 |
25 |
5.88 |
| LC-2517 |
2500 |
17.2 |
4.58 |
LC-2525 |
2500 |
25 |
9.80 |
| LC-3017 |
3000 |
17.2 |
5.44 |
LC-3025 |
3000 |
25 |
11.76 |
注：以上型号均为两头带螺纹的，需要一头尖，一头带螺纹的，请在下单前注明。
四、技术参数
1、铜层厚度：≥0.254mm
2、抗拉强度：≥600N/mm?
3、平直度误差：≤1mm/m
4、铜层可塑性：接地棒弯曲30度时，折角内外缘无裂缝现象。
5、铜层结合度：经附着力试验，棒身铜钢结合良好，未出现剥离现象，虎口钳钳口咬合处出现少许剥落铜层，属正常连接磨损。可以按 要求的长度连接接地棒，深入地下35米，减少气候条件（如霜和干旱）对土壤电阻率及接地电阻的影响。
铜包钢结构
主棒：接地棒选用优质冷拉元钢，用专用设备外铸紫铜（厚度为0.254MM以上，含铜量99.9%），以保证其具有优良的导电性能和机械强度，该产品具有优良的防腐蚀性能。
连接管：棒与棒之间可以采用铜制连接管连接，具有最佳的防腐效果。棒与棒之间接触紧密，在将接地棒打入地下或采用驱动钻钻入地下时驱动力直接作用于接地棒。分为螺纹连接和非螺纹连接。
驱动头：由高强度合金钢制成，可以保证驱动力顺利打入地下。
合金尖端：保证在复杂地质条件下打入地下。
五、用量计算公式
单根铜包钢接地棒的接地电阻：
铜包钢接地棒的用量：
Rt→单根铜包钢接地棒的接地电阻（Ω）
ρ→施工现场土壤电阻率（Ω ? m）
L→铜包钢接地棒的长度（m）
d→铜包钢接地棒的直径（m）
n→铜包钢接地棒的用量（根）
R→设计要求接地电阻（Ω）
η→利用系数，一般取值为0.4～0.8（参考防雷技术规程汇编）
